Дробеструйная машына для алюмініевай апалубкі
Ролікавы канвеер-тыпу дробеструйной машыны з'яўляецца асноўным абсталяваннем сучасных ліній вытворчасці алюмініевай апалубкі (асабліва для буйнамаштабнай-вытворчасці), а канструкцыя дробеструйных машын апалубкі вузкаспецыялізаваная. Ніжэй прыведзены падрабязны аналіз асноўных кампанентаў і асноўных функцый шаблоннай дробеструйной машыны для вас.
Агляд сістэмы дробеструйной машыны для алюмініевай апалубкі

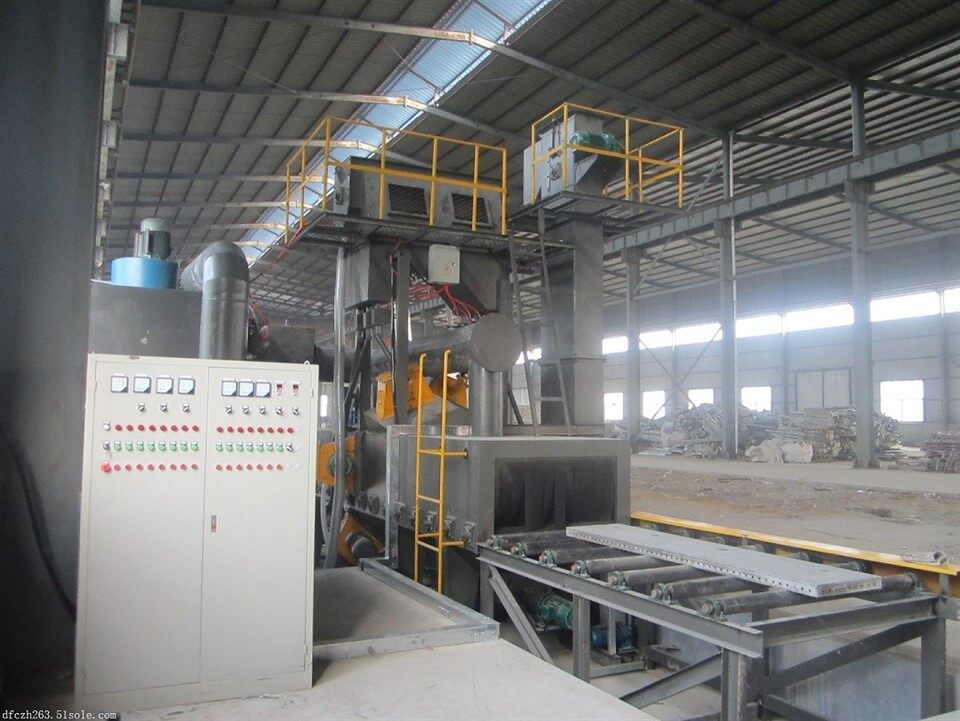

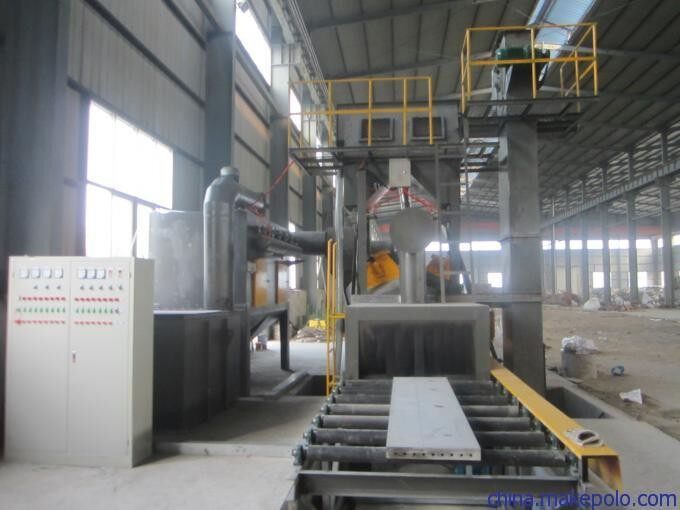

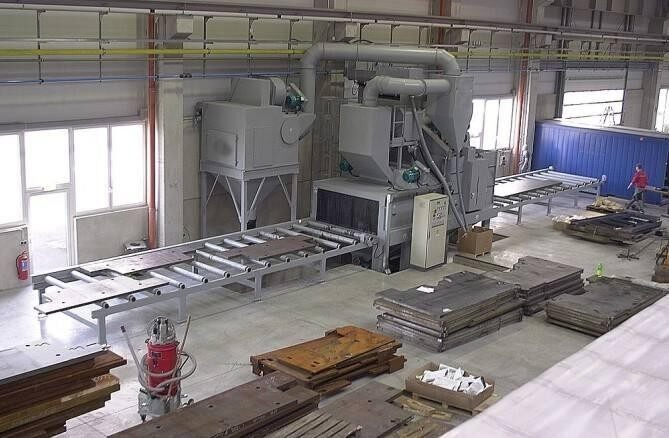

Поўны ролікавы канвеер праз-алюмініевую апалубку дробеструйной машыны ўяўляе сабой аўтаматызаваную сістэму, якая аб'ядноўвае механіку, электрычнасць, выдаленне пылу, аддзяленне і кіраванне.
Працоўны працэс дробеструйной машыны для алюмініевай апалубкі выглядае наступным чынам: падача → падача з ролікавага канвеера → шмат-вугольная дробеструйная ачыстка → прадзьмухванне з ролікавага канвеера → разгрузка.
Знаёмства з асноўнымі кампанентамі і функцыямі шаблоннай дробеструйной машыны
1. Пакаёвая сістэма
Функцыя: ён служыць герметычнай камерай для ўсёй дробеструйной апрацоўкі, змяшчае дробеструйную машыну, змяшчае абразіўныя рэчывы, якія ляцяць, і прадухіляе ўцёкі шуму і пылу.
Канструктыўныя асаблівасці
Высока{0}}трывалая ўшчыльняльная структура: выраблена шляхам зваркі тоўстых сталёвых пласцін і профільнай сталі са зменнымі ахоўнымі пласцінамі-з высокім-сплавам хрому або марганцавай сталі-, якія ўстойлівыя да зносу, каб супрацьстаяць пастаяннай эрозіі абразіваў.

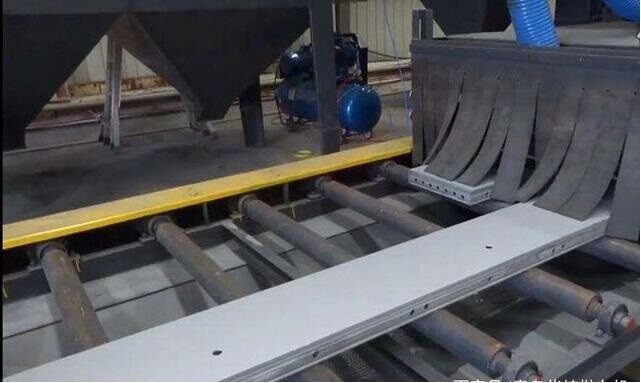

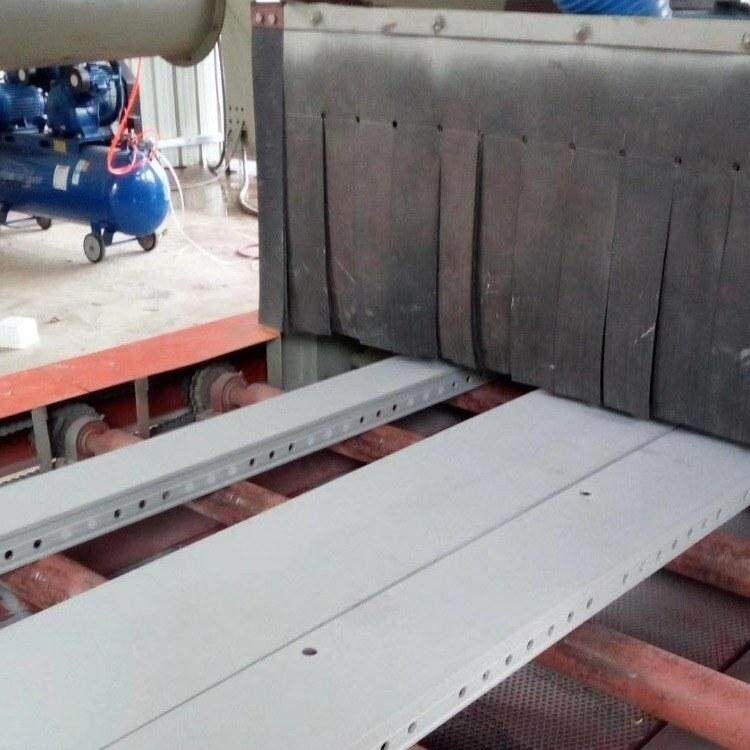

Лабірынтная ўшчыльняльная заслона: некалькі слаёў зносастойкіх-гумовых заслонаў усталяваны на ўваходзе і выхадзе, што дазваляе дэталям праходзіць, але ў найбольшай ступені прадухіляе выхад абразіваў і пылу.
Аглядныя дзверы і назіральнае акно: палягчаюць штодзённае абслугоўванне і назіранне за станам дробеструйной апрацоўкі.
Спецыяльная канструкцыя: для алюмініевай апалубкі ўнутраная канструкцыя корпуса камеры павінна быць больш гладкай, каб паменшыць мёртвыя вуглы для назапашвання матэрыялу і пазбегнуць перакрыжаванага-забруджвання рознымі абразівамі.
2. Сістэма дробеструйной апрацоўкі (Ядро)
Функцыя: «Сэрца» дробеструйной машыны, паскараючы абразіў і праецыруючы яго на высокай хуткасці і накіравана на паверхню нарыхтоўкі.
Асноўныя кампаненты
Крыльчатка і лопасці: асноўныя кампаненты для высока-хуткаснага кручэння, вырабленыя з-хромавага зносаўстойлівага-чыгуну. Дробеструйная апрацоўка алюмініевай апалубкі звычайна выкарыстоўвае меншую хуткасць кручэння для кантролю трываласці.
Накіраваная гільза/кола размеркавання стрэлаў: кантралюе вугал і паверхню вентылятара выкіду абразіва і можа быць дакладна адрэгулявана ў адпаведнасці з размяшчэннем шаблону, каб забяспечыць поўны ахоп усіх паверхняў.
Рухавік: кіруе крыльчаткай, звычайна выкарыстоўваецца рухавік з пераменнай частатой, які зручны для бесступенькавага рэгулявання хуткасці і дакладнага кантролю інтэнсіўнасці дробеструйной апрацоўкі.
Планіроўка: Разумна размясціць некалькі дробеструйных машын (звычайна 2-4 адзінкі) уверсе і па баках камеры, каб пераканацца, што пярэдняя, задняя і бакавыя часткі алюмініевай апалубкі можна раўнамерна ачысціць без якіх-небудзь сляпых плям.
3. Ролікавая канвеерная сістэма
Функцыя: ён можа пераносіць і плаўна транспартаваць алюмініевую апалубку праз ачышчальную камеру, што з'яўляецца праявай "скразнога тыпу".
Ключавыя часткі
Уваходны/выхадны ролікавы канвеер: адказвае за перадачу паміж зонай падачы і зонай разгрузкі.
Унутраны ролікавы канвеер: размешчаны ў дробеструйной апрацоўцы, ён непасрэдна супрацьстаіць уздзеянню абразіваў. Ролікі павінны быць пакрытыя зносаўстойлівай-гумай або паліурэтанам. Для прадухілення пашкоджання паверхні алюмініевай апалубкі і зніжэння шуму катэгарычна забараняецца выкарыстоўваць металічныя ролікі.
Прывадны блок: які кіруецца рухавіком з пераменнай частатой і рэдуктарам, ён можа забяспечваць бесступенькавае рэгуляванне хуткасці, тым самым дакладна кантралюючы час праходжання алюмініевай апалубкі ў зоне дробеструйной апрацоўкі (г.зн. час дробеструйной апрацоўкі), што з'яўляецца ключавым параметрам для кантролю эфекту ачысткі і шурпатасці.
4. Абразіўная цыркуляцыя і сістэма падзелу (ключавая тэхналогія)
Функцыя: Аднавіць, ачысціць, прасеяць даступныя абразівы і бесперапынна падаваць чыстыя абразівы ў дробеструйную машыну. Якасць гэтай сістэмы напрамую вызначае эфект дробеструйной апрацоўкі, расход абразіва і якасць паверхні нарыхтоўкі.
Працэсы і кампаненты
Збор: Сумесь абразіваў, алюмініевай габлюшкі і пылу, якая ападае пасля выкіду, выцякае праз рашотку ў ніжняй частцы камеры.
Шрубавы канвеер: размешчаны ў катлаване, ён перамяшчае сумесь збоку на дно элеватара.
Каўшовы элеватар: вертыкальны сепаратар для падзелу паветра, які падымае сумесь наверх.
Паветраны сепаратар (стрыжань): прымяняючы прынцыпы аэрадынамікі і рэгулюючы хуткасць ветру, ён дакладна аддзяляе даступныя абразівы, буйны смецце і дробны пыл.
Даступныя абразівы: вярнуць у дробеструйную машыну для далейшага выкарыстання.
Фрагменты: Выкід у смеццевы бак.
Пыл: уваходзіць у сістэму выдалення пылу.
Для алюмініевай апалубкі: патрабаванні да чысціні падзелу тут вельмі высокія. Неабходна пераканацца, што ў сістэму цыркуляцыі не дамешваюцца гетэрагенныя абразівы (напрыклад, жалезныя пілавінне); у адваротным выпадку паверхня алюмінія будзе забруджана.
5. Сістэма выдалення пылу
Функцыя: збіраць і фільтраваць пыл у сістэме, падтрымліваць працоўнае асяроддзе ў чысціні, адпавядаць патрабаванням аховы навакольнага асяроддзя і адначасова забяспечваць нармальную працу сепаратара.
Асноўныя кампаненты
Картрыджны пылазборнік: асноўная канфігурацыя сучасных дробеструйных машын. Ён адрозніваецца высокай дакладнасцю фільтрацыі, зваротным імпульсам сціснутага паветра для ачысткі попелу і высокай ступенню аўтаматызацыі.
Вентылятар і трубаправод: ствараюць адмоўны ціск для ўцягвання пылу ў пылазборнік.
Выбухаабароненая-канструкцыя (важна): Алюмініевы парашок уяўляе небяспеку выбуху, калі ён дасягае пэўнай канцэнтрацыі ў паветры. Такім чынам, пылазборнік дробеструйной машыны для алюмініевай апалубкі павінен быць абсталяваны выбухаабароненымі-прыладамі, такімі як выбухаабароненыя-вентылі і выбухаахоўныя пласціны, і забяспечыць добрае зазямленне.
6. Сістэма прадуўкі
Функцыя: для выдалення рэшткавага плаваючага пылу і абразіўных часціц на паверхні алюмініевай апалубкі пасля таго, як яна выкідваецца з камеры стрэлу і перад тым, як яна будзе разраджана.
Склад: звычайна складаецца з некалькіх набораў паветраных соплаў пад высокім-ціскам, усталяваных у герметычнай ачышчальнай камеры, ён праводзіць-ачыстку апалубкі зверху ўніз і злева направа, каб пераканацца, што апалубка чыстая перад выхадам з завода.
7. Электрычная сістэма кіравання
Функцыя: мозг усёй прылады, дасягненне аўтаматызаванай, бяспечнай і прасочваемай вытворчасці.
Цэнтралізаванае кіраванне: усе рухавікі, вентылятары і дробеструйныя машыны можна запускаць і спыняць адным пстрычкай мышы на шафе кіравання або сэнсарным экране, і іх стан можна кантраляваць.
Налада і захоўванне параметраў: ён можа ўсталёўваць і захоўваць такія параметры працэсу, як хуткасць ролікавага канвеера (час дробеструйной апрацоўкі) і частата дробеструйной машыны (хуткасць выкіду) розных спецыфікацый алюмініевай апалубкі, дасягаючы вытворчасці на аснове-рэцэптуры.
Блакіроўка бяспекі: усе аглядныя дзверцы і выключальнікі аварыйнага прыпынку зблакіраваны з асноўнай ланцугом для забеспячэння бяспекі.
Дыягностыка няспраўнасцяў і сігналізацыя: маніторынг-рэальнага часу току, тэмпературы, закаркаванні і іншых станаў. Неадкладна падаць сігнал трывогі і паказаць месца няспраўнасці пры ўзнікненні парушэнняў.
Рэферат: Праява спецыфікі алюмініевай апалубкі
Кваліфікаваны ролікавы канвеер алюмініевай апалубкі праз-тып дробеструйной машыны, яе прафесіяналізм адлюстроўваецца ў кожнай дэталі:
Матэрыялы, якія не забруджваюць навакольнае асяроддзе: сістэма цыркуляцыі чыстая, з выкарыстаннем дробу з нержавеючай сталі або керамічнага пяску.
Абарона нарыхтоўкі: усе кантактныя паверхні (ролікавыя дарожкі) гнутка пакрытыя.
Дакладнае кіраванне: поўны кантроль пераўтварэння частоты, параметры могуць быць дакладна-адрэгуляваны для адаптацыі да мяккіх характарыстык алюмінія.
Бяспека і выбуханебяспечнасць: сістэма выдалення пылу спецыяльна распрацавана для выбухаабароненасці.
Эфектыўная ачыстка: Абсталяваны магутным ачышчальным прыладай.
Такое абсталяванне з'яўляецца важным інструментам для дасягнення эфектыўнай, -якаснай і маштабнай-апрацоўкі паверхні алюмініевай апалубкі. Робячы выбар, вельмі важна вывучыць дэталі канструкцыі кожнай з вышэй-згаданых падсістэм, асабліва сепаратараў і пылазборнікаў.
